اختبار ضغط الخرسانة

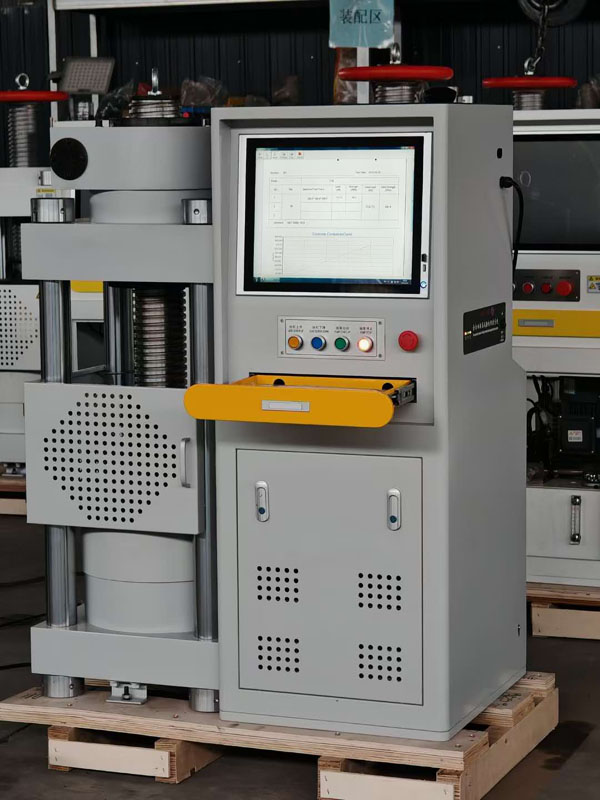

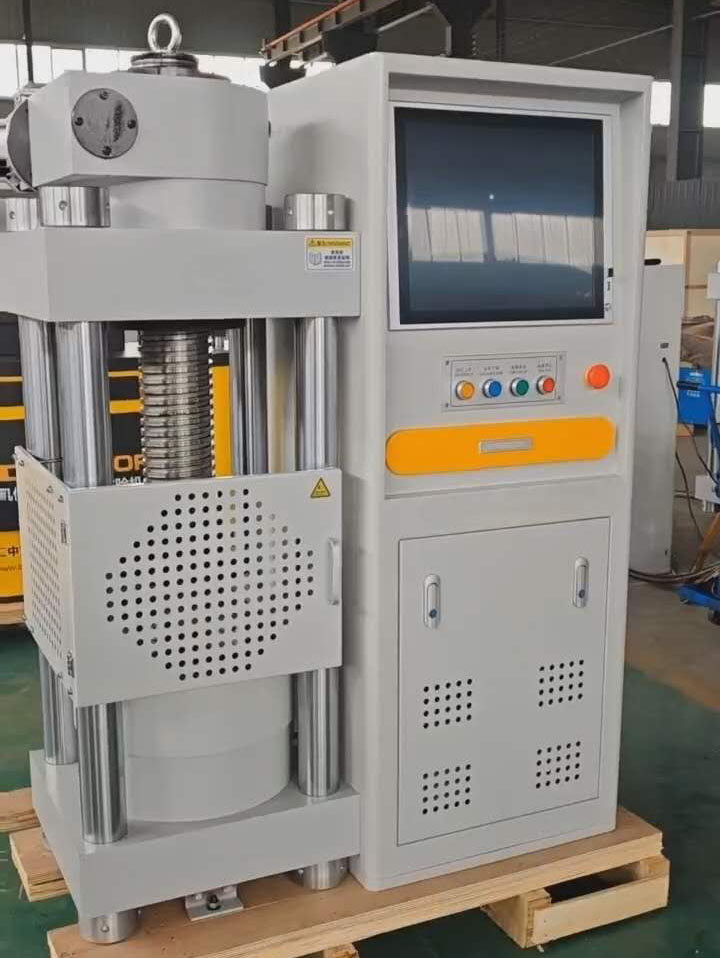

يتم استخدام آلة اختبار الضغط الخرسانية لتحديد قوة ضغط مواد البناء مثل الطوب والحجارة والخرسانة.
يعتمد هذا الماكينة محرك مصدر الطاقة الهيدروليكي ، وتكنولوجيا التحكم في المؤازرة الكهربائية ، واكتساب بيانات الكمبيوتر ومعالجتها ، ويحسب قوة الضغط لإنشاء تقرير. يتكون من مضيف اختبار ، ومصدر للزيوت (مصدر طاقة هيدروليكية) ، ونظام القياس والتحكم ، وأداة اختبار
ضبط مساحة الضغط كهربائيا.
البيانات الفنية ：
1. الجهد: ثلاثة قسوة ، 380 فولت/50 هرتز
2.Maximum قوة اختبار: 2000kn ؛
3. اختبار مستوى الماكينة: المستوى 1 ؛
4. مساحة مضغوطة: 320mm
5. قطر التخصيص وسفر المكبس: ￠ 250mm*80mm ؛
6. الحجم الصفيح: φ240mm ؛
7.lower Platen Size: 250 × 350mm ؛
8.dimensions: 960 × 680 × 1370 مم ؛
9. Machine Power: 1.5kw (محرك مضخة الزيت 1.1 كيلو وات) ؛
10. وزن الآلات: حوالي 840 كجم ؛
نموذج العرض الرقمي العادي:
الأهمية والاستخدام
5.1 يجب ممارسة الرعاية في تفسير أهمية تحديد قوة الضغط بواسطة طريقة الاختبار هذه لأن القوة ليست خاصية أساسية أو جوهرية للخرسانة المصنوعة من مواد معينة. تعتمد القيم التي تم الحصول عليها على حجم وشكل العينة ، والتجميع ، وإجراءات الخلط ، وطرق أخذ العينات ، والتشكيل ، والتصنيع والعمر ، ودرجة الحرارة ، وظروف الرطوبة أثناء المعالجة.
5.2 يتم استخدام طريقة الاختبار هذه لتحديد قوة الضغط للعينات الأسطوانية المحضرة والشفاء وفقًا للممارسات C31/C31M ، C192/C192M ، C617/C617M ، C943 ، C1176/C1176M ، C1231/C1231M ، و C1435/C143M ، و C42/C42/C42 ، و C42/C42/ C873/C873M ، و C1604/C1604M.
5.3 يتم استخدام نتائج طريقة الاختبار هذه كأساس لمراقبة الجودة من عمليات الخرسانة والخلط والوضع ؛ تحديد الامتثال للمواصفات ؛ السيطرة على تقييم فعالية المواد المقلدة ؛ واستخدامات مماثلة.
5-
الملاحظة 1: معادلة الشهادة المكافئة للمبادئ التوجيهية الدنيا لفني مختبر ACI الخرساني ، فإن فني اختبار قوة الخرسانة من المستوى الأول أو ACI سوف يفي هذا المطلب.
نِطَاق
1.1 تغطي طريقة الاختبار تحديد قوة الضغط لعينات الخرسانة الأسطوانية مثل الأسطوانات المقولبة والنوى المحفورة. يقتصر على الخرسانة التي تزيد عن 800 كجم/م 3 [50 رطل/قدم 3].
1.2 يجب اعتبار القيم المذكورة في وحدات Si أو وحدات بوصة باوند بشكل منفصل قياسيًا. يتم عرض وحدات بوصة رطل بين قوسين. قد لا تكون القيم المذكورة في كل نظام مكافئات دقيقة ؛ لذلك ، يجب استخدام كل نظام بشكل مستقل عن الآخر. قد يؤدي الجمع بين القيم من النظامين إلى عدم توافق مع المعيار.
1.3 لا يزعم هذا المعيار معالجة جميع مخاوف السلامة ، إن وجدت ، المرتبطة باستخدامه. تقع على عاتق مستخدم هذا المعيار إنشاء السلامة والصحة والممارسات البيئية المناسبة وتحديد قابلية تطبيق القيود التنظيمية قبل الاستخدام. (تحذير – ينبغي توفيرها لاحتواء شظايا ملموسة أثناء التمزق المفاجئ للعينة.
1.4 نص ملاحظات المراجع القياسية التي توفر مادة توضيحية. لا ينبغي اعتبار هذه الملاحظات متطلبات المعيار.
1.5 تم تطوير هذا المعيار الدولي وفقًا
