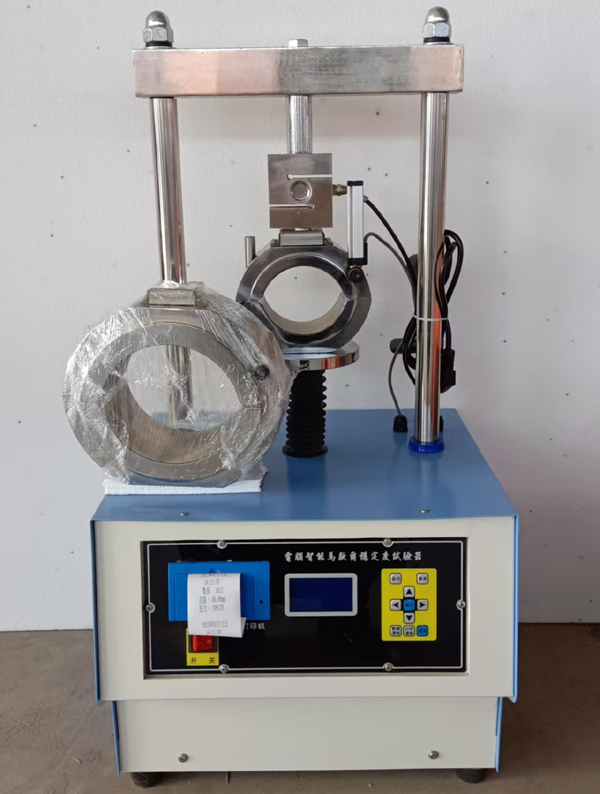

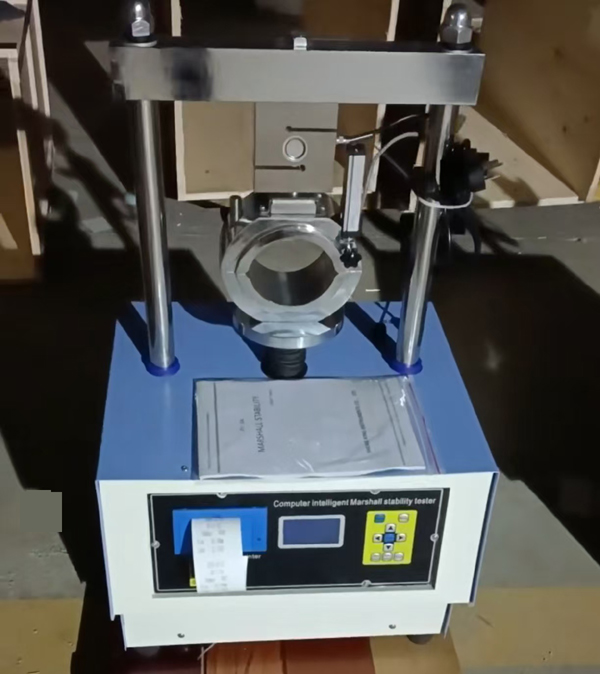

اختبار استقرار Marschel الذي يسيطر عليه الكمبيوتر
أداة ضغط Marshالجميع الكهربائية عبارة عن معدات خاصة لتصلب قطع الاختبار في اختبار Marshالجميع خليط الإسفلت. إنه مناسب لمعايير اختبار مارشال (T0702-2000) لخليط الإسفلت. تتكون الأداة من جزأين: أداة الإرسال والتحكم الميكانيكي. آلية النقل الميكانيكية هي المحرك ، مخفض السرعة ومحرك السلسلة. يدفع المحرك مخفض السرعة والمخفض لدفع السلسلة إلى الدوران. تعمل كتلة الإيقاف على السلسلة على دفع المطرقة القياسية للتحرك لأعلى على طول قضيب التوجيه أثناء الحركة. عندما تضرب المطرقة الثقيلة إسفين ، يتم فصل المطرقة الثقيلة والكتلة الموجودة على السلسلة ، وتكون المطرقة الثقيلة حرة في السقوط على طول قضيب التوجيه لضرب قطعة الاختبار.
1.1 ينطبق هذا المنتج على اختبار استقرار مارشال لمزيج الإسفلت (T0709-2011) واختبار مارشال لعينات رصيف الإسفلت (T0710-2011) كما هو محترم في "إجراءات الاختبار لمزيج الإسفلت في هندسة الطريق السريع" (JTG E20-2011).
1.2 هذه الأداة مناسبة لاختبار استقرار مارشال واختبار استقرار مارشال المليء بالماء ، والذي يستخدم لتصميم نسبة الخليط لمزيج الإسفلت أو فحص جودة بناء رصيف الإسفلت. يتم استخدام اختبار ثبات Marshالجميع المغطى بالمياه (أو اختبار ثبات Marshالجميع المشبع بالفراغ كما هو مطلوب) لفحص مقاومة تجريد خليط الإسفلت عند تعرضه للماء ، والتحقق من جدوى تصميم نسبة المزيج من خلال اختبار استقرار المياه.
1.3 تنطبق هذه الطريقة على عينات مارشال القياسية وعينات مارشال الكبيرة التي تم تكوينها وفقًا للإجراءات المحددة في T 0702 من هذا اللائحة.
ⅱ.Main المعلمات الفنية
1.1 يجب أن تتشكل عينات مارشال بواسطة طريقة الضغط وفقًا لـ T 0702. يجب أن تتوافق أبعاد عينات مارشال القياسية مع متطلبات قطر 101.6 مم ± 0.2 مم وارتفاع 63.5 مم ± 1.3 مم. بالنسبة لعينات مارشال الكبيرة ، تلبي الأبعاد متطلبات قطر 152.4 مم ± 0.2 مم وارتفاع 95.3 مم ± 2.5 مم. يجب ألا يقل عدد العينات في المجموعة عن 4.
1.2 قياس قطر وارتفاع العينات: استخدم الفرجار لقياس القطر في منتصف العينة. استخدم مقياس ارتفاع عينة مارشال أو الفرجار لقياس الارتفاع في أربعة اتجاهات متماثلة على بعد 10 مم من حافة العينة ، دقيقة إلى 0.1 مم ، واتخذ متوسط القيمة كارتفاع العينة. إذا كان ارتفاع العينة لا يفي بمتطلبات 63.5 مم ± 1.3 مم أو 95.3 مم ± 2.5 مم ، أو إذا كان الفرق بين الجانبين أكبر من 2 مم ، يجب تجاهل العينة.
1.3 حدد كثافة العينات وفقًا للطرق المحددة في هذا الإجراء ، وحساب مؤشرات الحجم مثل نسبة الفراغ ، ونسبة حجم الإسفلت ، وتشبع الإسفلت ، ونسبة الفراغ الإجمالي المعدني.
1. ظروف التشغيل: درجة الحرارة المحيطة 0 ℃ – 60 ℃ ، الرطوبة النسبية <85 ٪
2. المواصفات الفنية المركزية:
سرعة تصاعدي رأسية لعلاج أداة الاختبار: 50 ± 5 مم/دقيقة
أقصى مسافة الحركة من صينية أداة الاختبار: 70 مم
3. المواصفات الفنية الرئيسية:
دقة جهاز قياس القوة: ± 10 N
دقة جهاز قياس قيمة التدفق: 1 ٪
الحد الأقصى للنطاق: ⑴ قيمة القوة: 50.00 كيلو نيوتن ⑵ 0 – 25.00 مم
4. مواصفات مستشعر التحميل:
نطاق العمل: 0 – 50 كيلو نيوتن
الخطي: 0.5 ٪
5. مواصفات مستشعر الإزاحة:
نطاق العمل: 0 – 25 مم (الحد الأقصى للمدى 0 – 50 مم)
القرار: 0.01 مم
الخطي: 0.3 ٪
المعدات المساعدة:
1) ZKCF-B نوع درجة حرارة المياه الثابتة: التحكم الدقيق في درجة الحرارة إلى 1 ℃ ، مع عمق لا يقل عن 150 مم.
2) حاوية مملوءة بالمياه: بما في ذلك مضخة فراغ ومجفف فراغ.
3) ZK101-2A نوع الحمل القسري تجفيف الفرن.
4) توازن 5 كجم/0.1 جم
5) مقياس الحرارة: قيمة التخرج 1 ℃.
6) 150mm الفرجار.
7) آخرون: خيوط القطن ، الزبدة.
إدخال اختبار استقرار Marshالجميع المحوسبة الإسفلت – الحل النهائي للاختبار الدقيق والفعال لمخاليط الإسفلت. تم تصميم هذه المعدات المتقدمة لمختبرات ووكالات مراقبة الجودة ، لتلبية المطالب الصارمة لاختبار الإسفلت الحديث ، مما يضمن تلبية موادك أعلى معايير الصناعة.
تم تجهيز اختبار استقرار Marschel بتكنولوجيا التحكم في الكمبيوتر المتقدمة للتشغيل السلس واكتساب البيانات الدقيق. تعمل الواجهة سهلة الاستخدام على تبسيط عملية الاختبار ، مما يسمح للفنيين بتعيين المعلمات بسهولة ومراقبة التقدم وتحليل النتائج في الوقت الفعلي. من خلال بناءها الوعرة ومكوناتها عالية الجودة ، يضمن المختبر الموثوقية والمتانة ، مما يجعلها إضافة قيمة إلى أي منشأة اختبار.
تتمثل إحدى الميزات البارزة في اختبار استقرار Marshالجميع الذي يتحكم فيه كمبيوتر الإسفلت في قدرته على إجراء اختبارات الاستقرار على خلطات الإسفلت بدقة لا مثيل لها. يقيس الاختبار مقاومة عينات الإسفلت إلى التشوه تحت الحمل ، مما يوفر نظرة ثاقبة على خصائص أداء المادة. تعتبر هذه المعلومات أمرًا حيويًا للمهندسين والمقاولين لضمان تحسين متانة وخدمة مزج الإسفلت.
بالإضافة إلى ذلك ، تم تصميم اختبار استقرار المريخ مع وضع السلامة والكفاءة في الاعتبار. يقلل ميزاتها الآلية من خطر الخطأ البشري ، في حين أن تصميمه المدمج يتيح دمجه بسهولة في معدات المختبر الحالية. يدعم الجهاز أيضًا معايير اختبار متعددة ، مما يجعله متعدد الاستخدامات بما يكفي لتلبية احتياجات المشروع المختلفة.
وبشكل عام ، يعد اختبار استقرار Marshالجميع الذي يتحكم فيه كمبيوتر الإسفلت أداة لا غنى عنها لأي شخص يشارك في اختبار الإسفلت وضمان الجودة. بفضل تقنية الحافة وسهولة الاستخدام والأداء الموثوق به ، سيساعدك هذا الاختبار على تحقيق نتائج ممتازة والحفاظ على أعلى المعايير في مشاريع الإسفلت. استثمر في اختبار استقرار مارشال اليوم لتعزيز قدرات اختبار المختبر والمساعدة في تشكيل مستقبل اختبار الإسفلت!
