- وصف المنتج
آلة اختبار قوة الضغط الملموسة
مقدمة المنتج

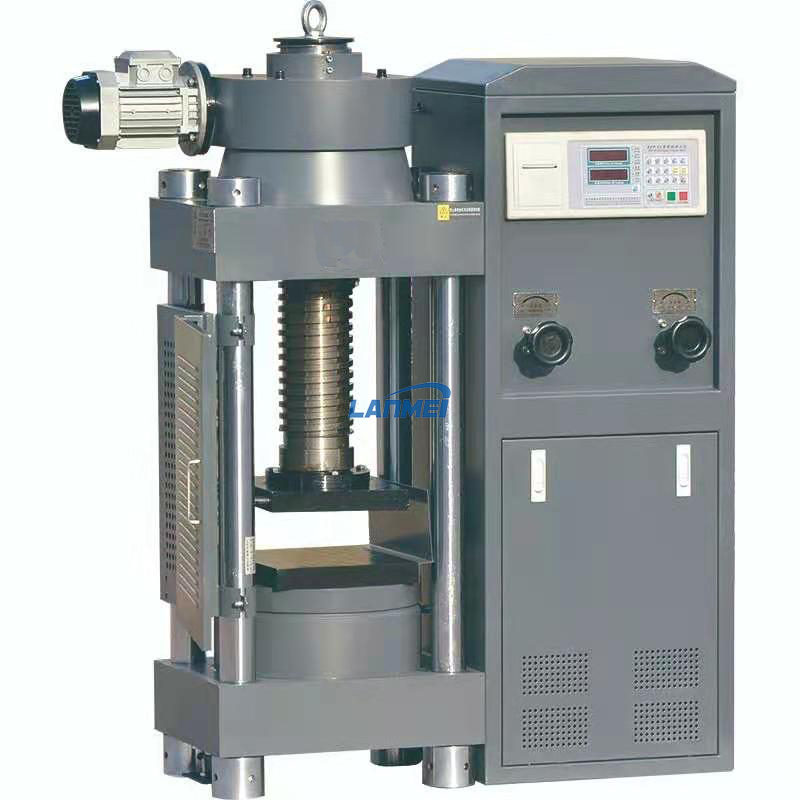

SSYE-2000D جهاز اختبار الضغط الكهربائي الهيدروليكي مدفوع بمصدر الطاقة الهيدروليكية ، ويعتمد أداة قياس ومراقبة ذكية لجمع ومعالجة بيانات الاختبار. وهو يتألف من مضيف اختبار ومصدر الزيت (مصدر الطاقة الهيدروليكية) ونظام القياس والتحكم ومعدات الاختبار. ، الحد الأقصى لقوة الاختبار هو 2000kn ، ومستوى دقة آلة الاختبار أفضل من المستوى 1.
SSYE-2000D يمكن لآلة اختبار الضغط الكهربائي الهيدروليكي تلبية متطلبات الاختبار القياسية الوطنية للطوب والخرسانة والأسمنت والمواد الأخرى ، والتحميل اليدوي ، وقيمة قوة التحميل الرقمية وقيمة سرعة التحميل.
آلة الاختبار هي بنية متكاملة للمحرك الرئيسي ومصدر الزيت ؛ إنه مناسب لاختبار ضغط الأسمنت والخرسانة ، ومع التركيبات المناسبة وأجهزة القياس ، يمكن أن تلبي اختبار الانقسام للخرسانة.
تلبي آلة الاختبار والملحقات متطلبات معايير GB/T2611 و GB/T3159.
ميزات المنتج
machine مضيف آلة الاختبار
الجسم الرئيسي لآلة الاختبار هو بنية فضاء من أربعة أعمدة. يتكون الجسم الرئيسي من قاعدة ، أسطوانة زيت ، مستشعر قوة ، برغي الرصاص ، لوحة ضغط ، شريط ناعم ، شعاع علوي ، محرك رفع ، ترس دودة ، مجموعة محرك دودة ، وخزانة تحكم. صلابة الماكينة بأكملها جيدة ، والاختبار الذي تم تشغيله في العملية.
يتم تدوير المسمار الكهربائي لضبط مساحة الضغط ، وهو مريح وسريع للعمل.
تم النظر في تصميم آلة الاختبار بالكامل من حيث المظهر والراحة والسلامة. على سبيل المثال ، يتم ترتيب شبكة الحماية العالية فوق المنصة لتشكيل عزلة بين مساحة الاختبار والمشغل ، والتي يمكن أن تضمن سلامة المشغل بشكل فعال. سطح شريط الضوء مطلي بالكروم ومصقول ، وهو جميل ومقاوم للصدأ.
اختبار خزانة مصدر الزيت
تتكون خزانة مصدر زيت الزيت من محطة المضخة الهيدروليكية ، والتحكم في مصدر الزيت ، وأداة القياس والتحكم ، وما إلى ذلك. تحتوي مضخة زيت المكبس المحورية المدمجة على ناتج مستقر ، ضوضاء منخفضة ، تكامل عالٍ من خزانة مصدر الزيت ، البصمة الصغيرة ، وسهولة التشغيل وملاحة المراقبة.
يتبنى نظام مصدر المصدر Siemens مضخة مكبس Siemens ومضخة المكبس المحورية مع عزم الدوران والسرعة المستقرة ، ومستوى الضوضاء أثناء التشغيل أقل من 70 ديسيبل (المعيار الوطني: أقل من 75 ديسيبل).
نظام التعايش والتحكم
أداة القياس والتحكم مضغوطة في الهيكل ، جميل في المظهر ، وسهلة التشغيل والصيانة.
الطابعة الحرارية الصغيرة تطبع نتائج الاختبار.
يمكن توصيل نظام القياس والتحكم بجهاز الكمبيوتر. بعد تثبيت برنامج موضع الكاميرا ، يمكن للكمبيوتر ووحدة التحكم عرض قيمة القوة والتشوه والتشوه والمعلمات الأخرى في وقت واحد.
يحتوي نظام القياس والتحكم على مجموعة متنوعة من وظائف حماية الحد ، مثل: حماية الحمل الزائد في قيمة القوة ، والتحقق الذاتي للخطأ ، ومستشعر القوة غير متصل أو محملة ، إلخ.
المعلمات الفنية المنتج
Maximum قوة اختبار: 2000kn ؛
اختبار آلة: المستوى 1 ؛
الخطأ النسبي لقيمة مؤشر قوة الاختبار: ضمن ± 1 ٪ ؛
هيكل المضيف: نوع إطار من أربعة عمود ؛
مساحة التعبير: 320mm ؛
بيستون السكتة الدماغية: 50mm ؛
حجم بلاتين العلوي: 240 × 240mm ؛
حجم الصفيحة السفلى: 300 × 250 مم ؛
الأبعاد: 950 × 420 × 1350 مم ؛
طاقة الماكينة: 2.0 كيلو واط (محرك مضخة زيت 1.5 كيلو وات ، محرك رفع 0.37 كيلو وات) ؛
وزن الجهاز بأكمله: حوالي 950 كجم ؛
التكوين القياسي للمنتج
واحد جهاز اختبار الضغط الكهربائي الهيدروليكي SYE-2000D ؛
مجموعة من مكونات الصلابة العلوية والسفلية ؛
مصدر زيت واحد ، بما في ذلك: مضخة زيت المكبس المحورية ، محرك سيمنز ، خزان زيت مجلفن ، صندوق تحكم كهربائي قوي متكامل.
مجموعة من المعلومات مثل دليل التعليمات وشهادة المطابقة ؛
