وصف المنتج
تربة عالية الجودة آلة اختبار CBR
إنه مناسب لجميع أنواع التربة والمخاليط (التربة بقطر الحبوب أقل من 40 مم) ليتم ضغطها في قالب أسطوانة الاختبار المحدد لتنفيذ اختبار نسبة تحمل لتحديد قدرة تحمل الرصيف المصمم وقاعدة الرصيف وقاعدة الأرض وطبقة الطريق. إنها واحدة من الأدوات اللازمة للاختبار الجيوتقني. يتكون الأداة من المحرك الرئيسي ، وحلقة القوة ، وقضيب الاختراق ، وما إلى ذلك (لوحة التحميل ، اللوحة القابلة للنفاذ المسامية ، مؤشر الاتصال الهاتفي ، إلخ. ينتمي إلى مجموعة من 9 قطع من ملحقات CBR). تحتوي الأداة على خصائص الحجم الصغير والإخراج الصغير والتشغيل المريح.

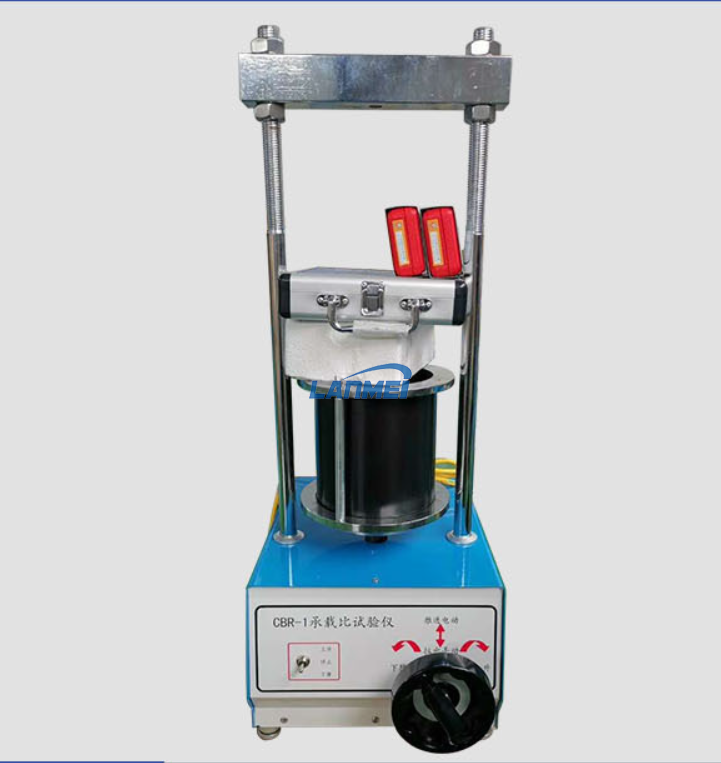

نموذج اختبار نسبة المحمل CBR-I:
السرعة: 1 مم/دقيقة ، الحد الأقصى للضغط 3 T.
قضيب الاختراق: نهاية الوجه قطر φ50mm.
مؤشر الطلب: 0-10mm 2 قطع.
لوحة متعددة: قطعتان.
لوحة التحميل: 4 قطع (القطر الخارجي φ150mm ، القطر الداخلي φ52mm ، كل 1.25 كجم).
أنبوب الاختبار: القطر الداخلي φ152mm ، ارتفاع 170 مم ؛ PAD φ151mm ، ارتفاع 50 مم مع نفس أنبوب اختبار الضاغط الثقيلة.
قوة قياس الحلقة: 1 مجموعة. جهد إمدادات الطاقة: 380 فولت.
الوزن الصافي: 73 كجم من الوزن الإجمالي 86 كجم
الأبعاد: 57x43x100cm
صورة:

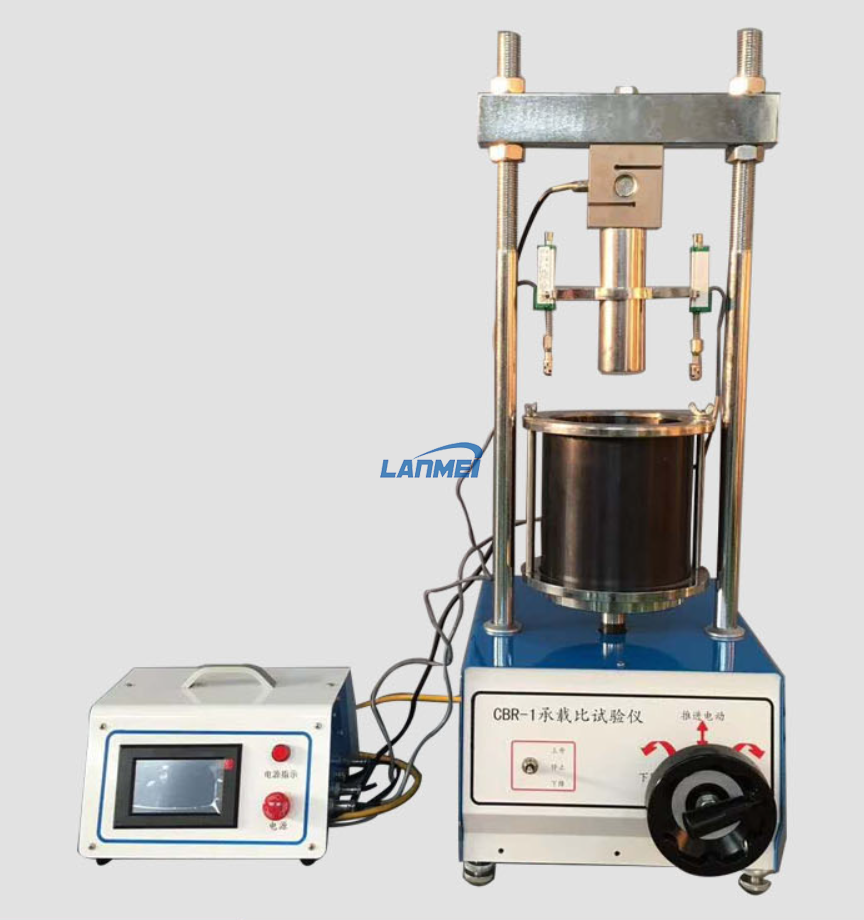

موديل CBR-IIIA Digital Disيلعب Resister TESTER:
السرعة: 1 مم/دقيقة ،
قيمة قوة الاختبار: الحد الأقصى للضغط 50KN ، دقة قيمة القوة: 0.001KN.
مستشعر الإزاحة: 0-25 مم قيمة التخرج: 0.01 مم ، الخطي: 0.3 ٪
قضيب الاختراق: نهاية الوجه قطر φ50mm.
مؤشر الطلب: 0-10mm 2 قطع.
لوحة متعددة: قطعتان.
لوحة التحميل: 4 قطع (القطر الخارجي φ150mm ، القطر الداخلي φ52mm ، كل 1.25 كجم).
أنبوب الاختبار: القطر الداخلي φ152mm ، ارتفاع 170 مم ؛ PAD φ151mm ، ارتفاع 50 مم مع نفس أنبوب اختبار الضاغط الثقيلة.
قوة قياس الحلقة: 1 مجموعة. جهد إمدادات الطاقة: 380 فولت.
الوزن الصافي: 85 كجم
الأبعاد: 57x43x100cm
صورة:

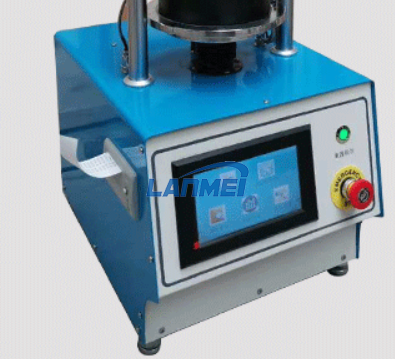

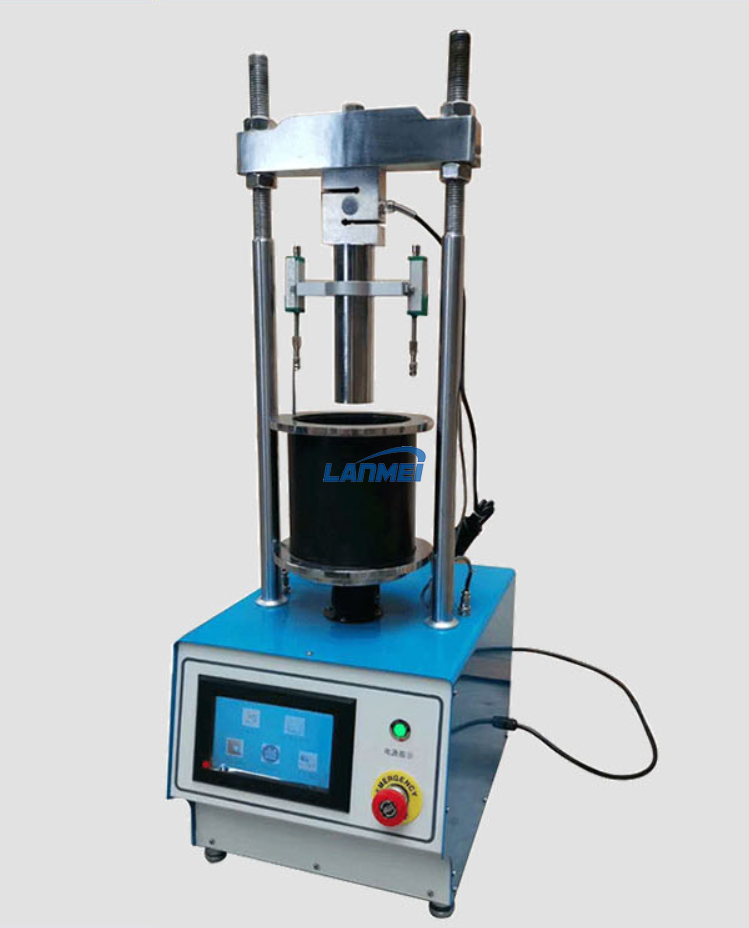

موديل CBR-III Digital Disيلعب Resire Tester:
شاشة لمس LCD ، يمكنها طباعة البيانات.
السرعة: 1 مم/دقيقة أو 1.27 مم/دقيقة ، يمكن تعيينها بنفسك.
قيمة قوة الاختبار: الحد الأقصى للضغط 50KN ، دقة قيمة القوة: 0.001KN.
مستشعر الإزاحة: 0-25 مم قيمة التخرج: 0.01 مم ، الخطي: 0.3 ٪
قضيب الاختراق: نهاية الوجه قطر φ50mm.
مؤشر الطلب: 0-10mm 2 قطع.
لوحة متعددة: قطعتان.
لوحة التحميل: 4 قطع (القطر الخارجي φ150mm ، القطر الداخلي φ52mm ، كل 1.25 كجم).
أنبوب الاختبار: القطر الداخلي φ152mm ، ارتفاع 170 مم ؛ PAD φ151mm ، ارتفاع 50 مم مع نفس أنبوب اختبار الضاغط الثقيلة.
قوة قياس الحلقة: 1 مجموعة. جهد إمدادات الطاقة: 220 فولت.
الوزن الصافي: 86.8 كجم
الأبعاد: 57x46x102cm
صورة:
في المختبر ، يتم ضغط عينات التربة ذات المحتويات المحددة للرطوبة في القوالب. قد يشمل إعداد العينة قبل الاختبار نقعًا وإضافة أوزان إضافية للعينات المصبوبة. يتم إجراء اختبار الاختراق في إطار تحميل مزود بمكبس اختراق ومكونات اختبار CBR الأخرى.
تقيس الاختبارات الميدانية CBR قوة التربة في مكانها ومواد الدورة التدريبية الأساسية ، مما يوفر معلومات قيمة لمصممي الرصيف مع الحفاظ على معايير ASTM D1883 و AASHTO T 193. يتم إجراء الاختبارات الميدانية عن طريق إجبار مكبس الاختراق على التربة باستخدام مقبس يحركه التروس في موقع الاختبار ومقارنة عمق الاختراق بالحمل. عادةً ما يتم استعداد المقبس مقابل قطعة ثقيلة من المعدات المستخدمة في تحميل التفاعل ، مثل شاحنة القمامة المحملة.
تم تطوير اختبار مختبر محمل Limerock في فلوريدا (LBR) FM 5-515 لتقييم Limerock والتربة الأخرى المستخدمة للقاعدة ، والمواد الفرعية ، ومواد السدود الموجودة عادة في فلوريدا. تشترك طريقة الاختبار هذه في جزء كبير من نفس المعدات والإجراءات المستخدمة مع اختبار CBR المختبر.
يقدم Gilson خطًا كاملاً من المعدات المختبرية والميدانية لقيام اختبار نسبة محمل كاليفورنيا (CBR) ومعدات المختبر لاختبار نسبة محمل LIMEROCK في فلوريدا (LBR).
تتضمن معدات CBR LAB إطارات تحميل قابلة للتخصيص مزودة بمكونات لإجراء اختبارات CBR أو LBR. يمكن أيضًا تجهيز الإطارات بمجموعة متنوعة من المكونات لتطبيقات اختبار التربة الأخرى. بالإضافة إلى ذلك ، يتضمن اختيارنا لمنتجات اختبار CBR Lab قوالب وأقراص فاصل وألواح تضخم وأوزان إضافية وملحقات أخرى لاختبار عينات التربة المعدة المختبرية.
تتكون معدات حقل CBR من مقابس حقل CBR ، وحلقات الحمل ، وألواح الرسوم الإضافية ، ومكابس الاختراق لتوفير بيانات الاختراق من الاختبارات الميدانية في الموقع.
تشبه معدات LBR معدات اختبار مختبر CBR ولكنها تستخدم قوالب ضغط فريدة وأقراص فاصل.
